液氯鶴管主要結構的介紹
發布時間：2025/3/4 18:53:20
762人看過
字號：大 中 小
液氯鶴管參數：
設計壓力：2.5MPa；試驗壓力：3.75MPa
設計溫度：-35℃～+60℃
輸送介質：液氯
接管法蘭標準：HG20592-97
公稱尺寸：液相：PN2.5 DN50 ; 氣相：PN2.5 DN50
接車形式：法蘭

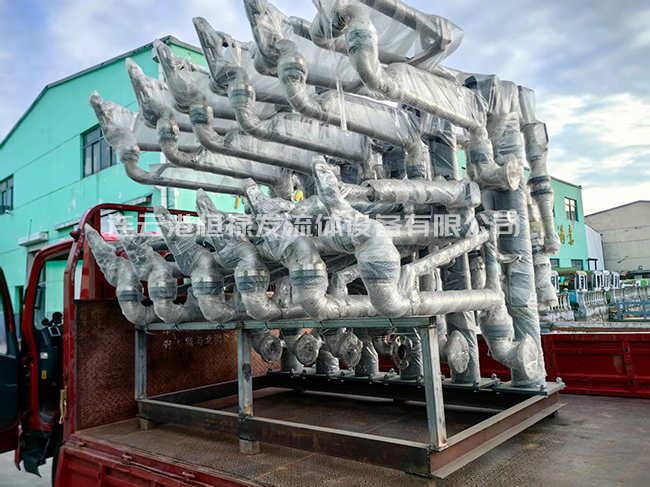

液氯鶴管主要結構：
立柱：起支撐作用，承受臂展開時的翻轉力矩
旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件
內臂：用于連接輸送管道，并與外臂連接的部件
外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件
平衡器：用于平衡外臂轉動力矩的部件
球閥：手動控制裝卸開關
液氯鶴管主要材質：
管道：16Mn；
球閥：襯四氟
旋轉接頭：外圈30CrMo或45鋼，內圈16Mn
主密封圈：PTFE，不銹鋼骨架
